SHEATHED THERMOCOUPLES

「シース熱電対」とは

温度測定の強い味方です。

《シース熱電対》は、極細の耐熱金属保護管内に、安定したセラミックを高圧で充填した特種熱電対で、以下のような優れた特長を有しています。

細くて柔軟…外形が非常に細く、柔軟性にとみ、直径3倍の円まで容易に手で折り曲げることができます。また断線のおそれはまったくありません。
耐高温性・耐高圧性…機密度が極めて高く、シースが金属ガスや雰囲気ガスを熱電対線の浸食から防ぎます。そのため寿命が長く、350kg/cm2の高圧・高温に耐えます。
温度変化に対する反応が速い。
優れた素材と独自の製造法。

What's the "sheathed thermocouple"?

This is a strong supporter for temperature measurement.

The "sheathed thermocouple" is a special thermocouple with stable ceramics filled in a extra fine heat-resistant metallic protecting tube under high pressure and has superb features described below.

Soft and flexible:This thermocouple is very fine and flexible and can be bent to a circle of diameter three times as large as the diameter.There is no possibility of break in wiring at all.
High-temperature resistant and high-pressure reistant:This thermocouple is extremely high in air tightness ,and the sheath protects the thermocouple wires from metallic gas or atmospheric gas.Thus,this thermocouple is long in service and withstands a high temperature and the 350kg/cm2 pressure.
Quick reaction to temperature change.
Superb materials and unique manufacturing method.

標準シース熱電対の種類

Kinds of standard sheathed thermocouples

シース外径	素線	シース材質	素線径	素線の標準抵抗値	2対式の素線経	シース厚	最大長
0.25mm	K		0.05mm	550Ω/m	―	0.01mm	2m
0.34mm	K		0.07mm	348Ω/m	―	0.02mm	5m
0.5mm	K		0.1mm	140Ω/m	―	0.07mm	10m
1.0mm	K		0.2mm	31.81Ω/m	―	0.15mm	25m
	E
	J			19.43Ω/m
	T			16.15Ω/m
1.6mm	R	SUS-316	0.2mm		―	0.2mm	30m
	K		0.32mm	12.44Ω/m
	E
	J			7.59Ω/m
	T			6.32Ω/m
2.3mm	K		0.4mm	8.83Ω/m	0.28mm	0.3mm	30m
3.2mm	R		0.5mm	1.54Ω/m	0.30mm	0.4mm	165m
	K		0.53mm	4.54Ω/m
	E	SUS-310S
	J			2.77Ω/m
	T			2.31Ω/m
4.8mm	R		0.5mm	1.54Ω/m	0.53mm	0.5mm	85m
	K		0.77mm	2.15Ω/m
	E			2.57Ω/m
	J			1.31Ω/m
	T	インコネル (NCF600)		1.09Ω/m
6.4mm	K	インコネル (NCF600)	1.14mm	0.98Ω/m	0.76mm	0.6mm	47m
	E			1.17Ω/m
	J			0.60Ω/m
	T			0.49Ω/m
8.0mm	K		1.3mm	0.75Ω/m	0.96mm	0.7mm	30m
	E			0.90Ω/m
	J			0.46Ω/m
	T			0.38Ω/m
※標準品の熱起電力値はR・K・E・J・TのJIS規格に準じています。

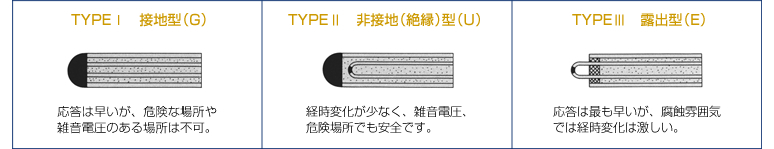

シース熱電対の温接点

Hot junctions of sheathed thermocouples

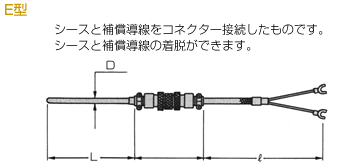

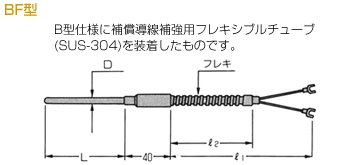

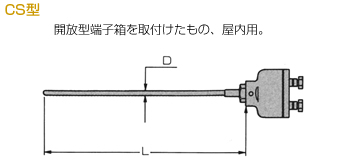

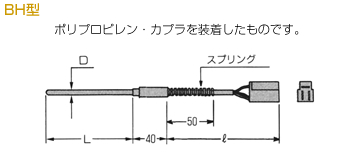

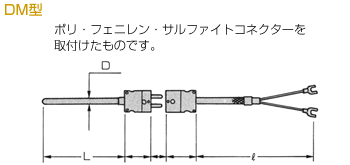

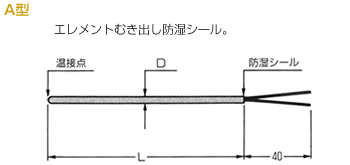

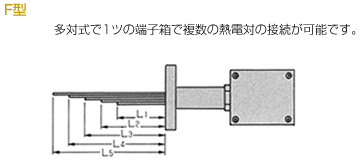

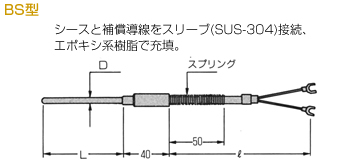

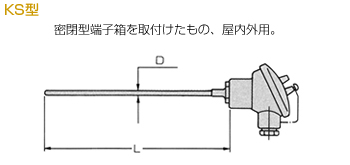

シース熱電対の冷接点側標準仕様

Sheathed thermocouple cold junction side standard

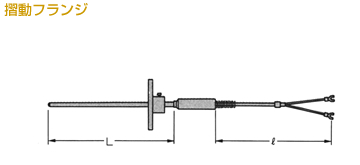

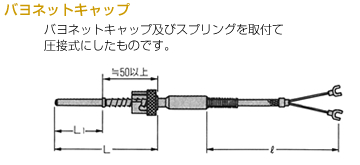

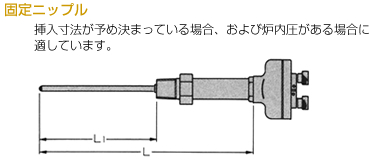

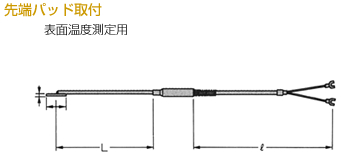

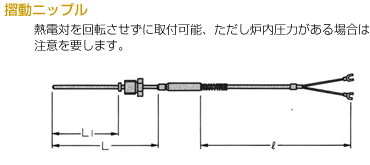

シース熱電対取付部品

Sheathed thermocouple fitting parts

シース熱電対用補償導線

Sheathed thermocouple extension wires

シース熱電対用補償導線として下記のものが標準仕様です。

記号	芯線	被覆
EXA	7/0.3×2.4/0.65×2	全ガラスウール、ステンレス外シールド付	耐熱用(150℃)
EXB	7/0.3×2.4/0.65×2	全ガラスウール	耐熱用(150℃)
EXC	7/0.3×2.4/0.65×2	全耐熱ビニール、銅内シールド付	一般用(90℃)
EXD	7/0.3×2.4/0.65×2	全耐熱ビニール	一般用(90℃)

シース材質、素線種類、シース外径による使用限度温度

Limit operating temperatures by sheath materials,

		1.0	1.6	3.2	4.8	6.4	8.0
K	SUS-316	650℃	800℃	800℃	900℃	900℃	900℃
	SUS-310	700℃	850℃	900℃	1000℃	1000℃	1150℃
	インコネル	800℃	900℃	1000℃	1100℃	1100℃	1150℃
E	SUS-316	400℃	450℃	500℃	600℃	600℃	650℃
J	SUS-316	400℃	400℃	450℃	600℃	600℃	600℃
T	SUS-316	300℃	300℃	350℃	350℃	350℃	350℃

「シース熱電対」のご発注の際には	「シース熱電対」のご発注の際には、弊社の型番および寸法をご明記ください。例：　　　　K　　　　　3.2φ 　　-　SUS-316　-　1000L　-　II 　　 -　BS型　-　　　　EXA　　-　　1,000ℓ (エレメント種類)(シース外径)(シース材質)(長さLmm)(温接点)(冷接点)(補償導線種類及び長さℓmm)

正しい測温のために	「シース熱電対」による温測の際には、下記の点にご注意ください。補償導線との接続部は150℃を超えないところに設置してください。やむを得ず高温になる場合には、ご相談ください。最低挿入長は、シース外径の5倍、おとりください。
